YR40.245 Puls Hutschienen MOSFET Redundanzmodul, 12-28VDC, 40A

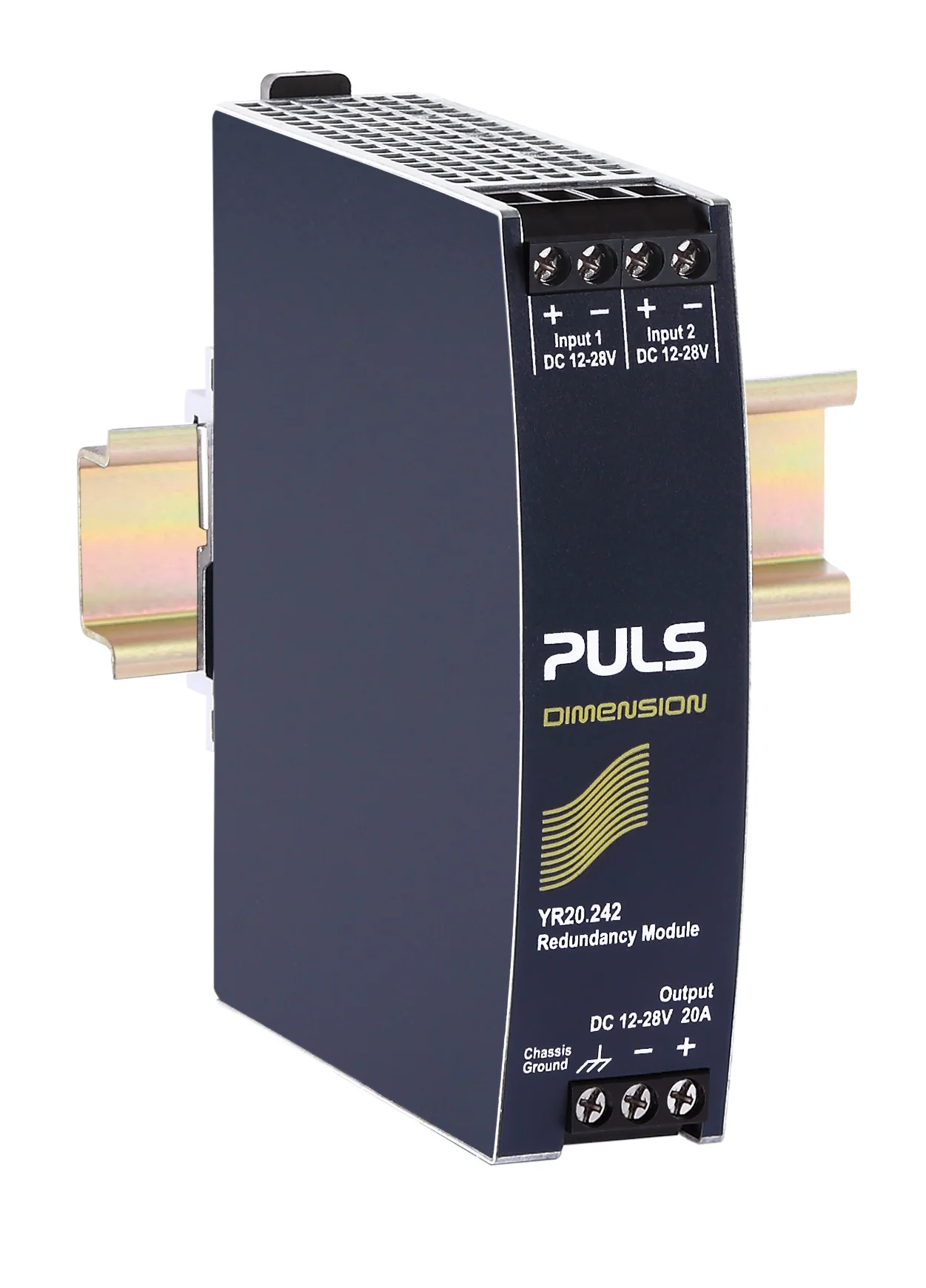

YR20.242 Puls Hutschienen MOSFET Redundanzmodul, 12-28VDC, 20A Für 1+1 und N+1 redundante Systeme Zwei Eingänge mit gemeinsamen Ausgang Nur 60mV Spannungsabfall bei 10A Ausgangstrom Nur 0.6W Verlust bei 10A 160% (32.5A) Spitzenlastfähigkeit Eingangsverpolungschutz Volle Ausgangsleistung zwischen -40 and +70°C Nur 32mm breit Robustes Metallgehäuse Einfache Verdrahtung: Verteilerklemme für Minuspol enthalten Das YR20.242 ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 24A und einem Ausgang angeschlossen werden und Nennströme bis zu 24A tragen können. Neben dem Modul YR20.242 wird auch das Modell YR20.246 angeboten. Dieses Gerät enthält eine zusätzliche Schaltung, die selbst dann eine Versorgungsspannung für die internen MOSFETs erzeugt, wenn im Ausgang des Geräts eine Kurzschlussbedingung vorliegt. Dadurch eignet sich das Gerät für alle Stromversorgungen. Neu an diesem Redundanzmodul ist die Verwendung von MOSFETs statt Dioden zur Entkopplung der beiden Eingangskanäle. Dies verringert die Wärmeentwicklung und den Spannungsabfall zwischen Eingang und Ausgang. Das Redundanzmodul benötigt keine zusätzliche Hilfsspannung. Dank der niedrigen Verluste ist die Einheit sehr schlank und benötigt lediglich eine Baubreite von 32mm auf der DIN-Schiene. Große Anschlussklemmen ermöglichen eine sichere und schnelle Montage. Dank des umfangreichen internationalen Zulassungspakets ist dieses Gerät für fast alle Anwendungen geeignet.

ML15.241 24V,0,63A 15WHutschienen-Netzteile für 1-Phasen-SystemeAlle MiniLine Produkte sind für industrielle Anwendungen, aber auch für den Einsatz in Büro- oder Wohngebäuden geeignet. Das umfassende Zulassungspaket erlaubt eine sorgenfreie und flexible Nutzung der Geräte in den verschiedensten Anwendungsbereichen und internationalen Märkten. Alle MiniLine Produkte tragen das UL-Siegel und viele Geräte entsprechen zudem den wichtigsten Standards, wie z.B. GL, ABS, ATEX, NEC Class 2 oder Class I Div 2.

PIC120..241c 24V, 5A, 120WHutschienen-Netzteile für 1-Phasen-Systeme Hohe Zuverlässigkeit zum vorteilhaften Preis Mit den DIN-Schienen-Stromversorgungen der neuen PIANO-Serie gibt es jetzt PULS-Qualität auch für sehr kostenorientierte Anwender. Die Grundeigenschaften der PULS-Geräte, unter anderem hohe Zuverlässigkeit und lange Lebensdauer, konnten durch einen neuen Ansatz auf ein deutlich niedrigeres Kostenniveau gebracht werden. So liegen die Preise für diese Geräte um 20% bis 40% unter denen der bisherigen Modelle. Ungeachtet der Kostenvorgaben konnten eine MTBF von über 1,4 Million Stunden und Wirkungsgrade von 90,5% bis 95,2% realisiert werden. Möglich wurde diese Innovation durch ein cleveres Single-Board-Design, ein kostensparendes Kunststoffgehäuse und einen konsequenten Aufbau für eine einfache Fertigung.

PIC120..242c 24V, 5A, 120WHutschienen-Netzteile für 1-Phasen-Systeme Hohe Zuverlässigkeit zum vorteilhaften Preis Mit den DIN-Schienen-Stromversorgungen der neuen PIANO-Serie gibt es jetzt PULS-Qualität auch für sehr kostenorientierte Anwender. Die Grundeigenschaften der PULS-Geräte, unter anderem hohe Zuverlässigkeit und lange Lebensdauer, konnten durch einen neuen Ansatz auf ein deutlich niedrigeres Kostenniveau gebracht werden. So liegen die Preise für diese Geräte um 20% bis 40% unter denen der bisherigen Modelle. Ungeachtet der Kostenvorgaben konnten eine MTBF von über 1,4 Million Stunden und Wirkungsgrade von 90,5% bis 95,2% realisiert werden. Möglich wurde diese Innovation durch ein cleveres Single-Board-Design, ein kostensparendes Kunststoffgehäuse und einen konsequenten Aufbau für eine einfache Fertigung.

PIC480.241c 24V, 20A, 480WHutschienen-Netzteile für 1-Phasen-Systeme Hohe Zuverlässigkeit zum vorteilhaften Preis Mit den DIN-Schienen-Stromversorgungen der neuen PIANO-Serie gibt es jetzt PULS-Qualität auch für sehr kostenorientierte Anwender. Die Grundeigenschaften der PULS-Geräte, unter anderem hohe Zuverlässigkeit und lange Lebensdauer, konnten durch einen neuen Ansatz auf ein deutlich niedrigeres Kostenniveau gebracht werden. So liegen die Preise für diese Geräte um 20% bis 40% unter denen der bisherigen Modelle. Ungeachtet der Kostenvorgaben konnten eine MTBF von über 1,4 Million Stunden und Wirkungsgrade von 90,5% bis 95,2% realisiert werden. Möglich wurde diese Innovation durch ein cleveres Single-Board-Design, ein kostensparendes Kunststoffgehäuse und einen konsequenten Aufbau für eine einfache Fertigung.

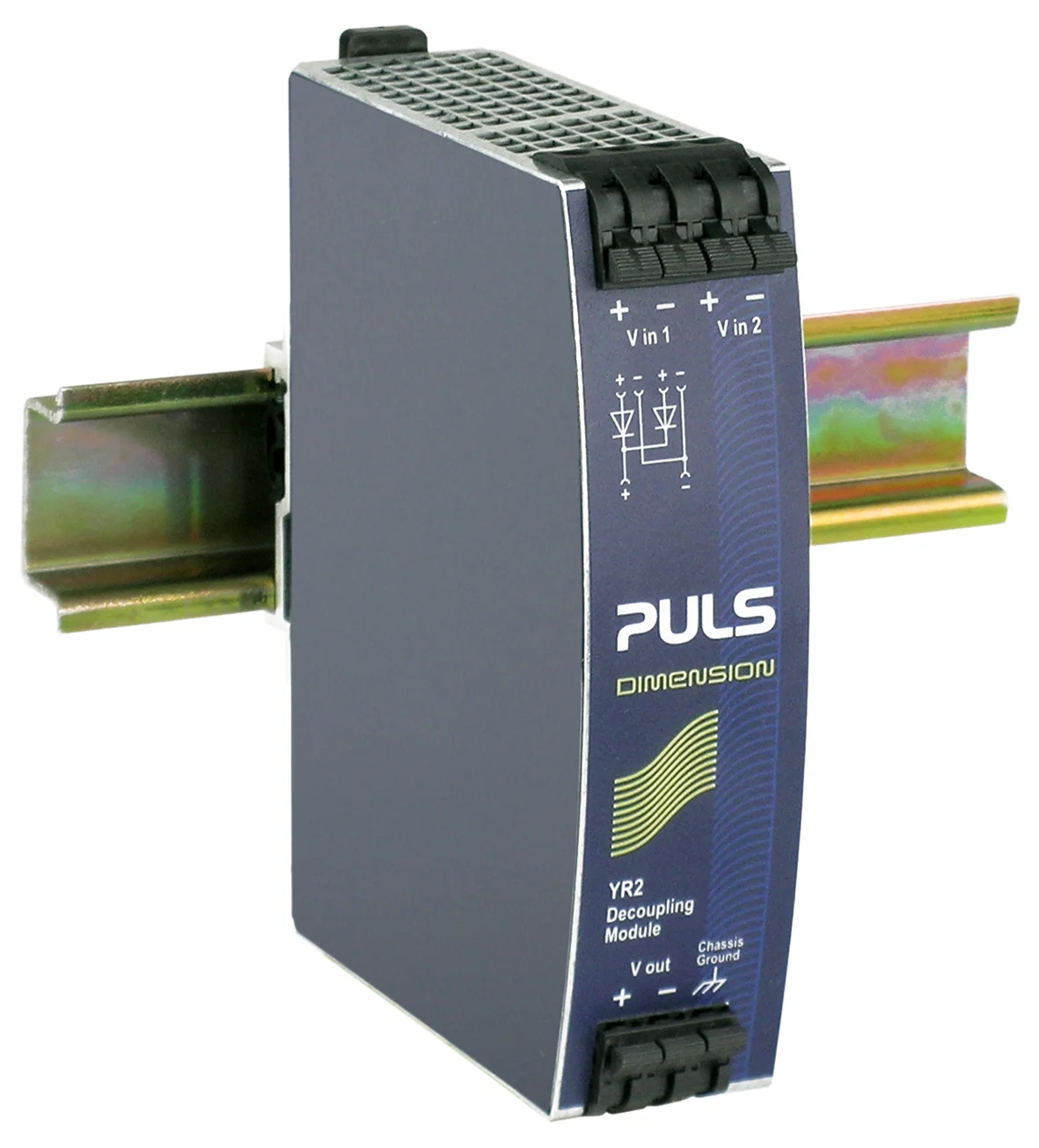

YR2.DIODE Puls Hutschienen Dioden Redundanzmodul, 12-48VDC, 20A Redundanzmodul zum Aufbau redundanter Systeme Zwei 10A Eingänge, ein Ausgang (20A max.) Nur 0,85V Spannungsabfall zw. Ein- und Ausgang bei Volllast Volle Ausgangsleistung zwischen -40 und +60°C Schnellanschluß Federkraftklemmen Verpolgeschützte Eingänge Das YR2.DIODE ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 10A und einem Ausgang angeschlossen werden und Nennströme bis zu 20A tragen können. Das Modul ist für Stromversorgungen mit Konstantstrom-Überlastverhalten sowie jeder Art von Hiccup-Überlastverhalten geeignet. Das YR2.DIODE ist die perfekte Lösung für den Einsatz in einem redundanten System, wenn die eigentliche Stromversorgung mit einem DC-OK-Signal ausgestattet ist (z. B.: DIMENSION-Q-Serie). Neben dem Modul YR2.DIODE wird auch das Modell YRM2.DIODE angeboten, das eine Überwachungsschaltung enthält. Sollte eine der beiden DC-Eingangsspannungen wegen einer nicht funktionierenden Stromversorgung außerhalb des zulässigen Bereichs liegen, wird dies durch LEDs und Relaiskontakte signalisiert. Eine weitere interessante Anwendung für dieses Diodenmodul ist die Trennung empfindlicher Lasten von unempfindlichen Lasten. Dadurch werden Störungen der Stromqualität für empfindliche Lasten vermieden, die zu einem Ausfall der Steuerung führen können. Einzigartige Schnellanschluss-Federkraftklemmen ermöglichen eine schnelle und sichere Installation, und dank eines umfangreichen internationalen Zulassungspakets für eine Vielzahl von Applikationen ist dieses Gerät für fast alle Gegebenheiten geeignet.

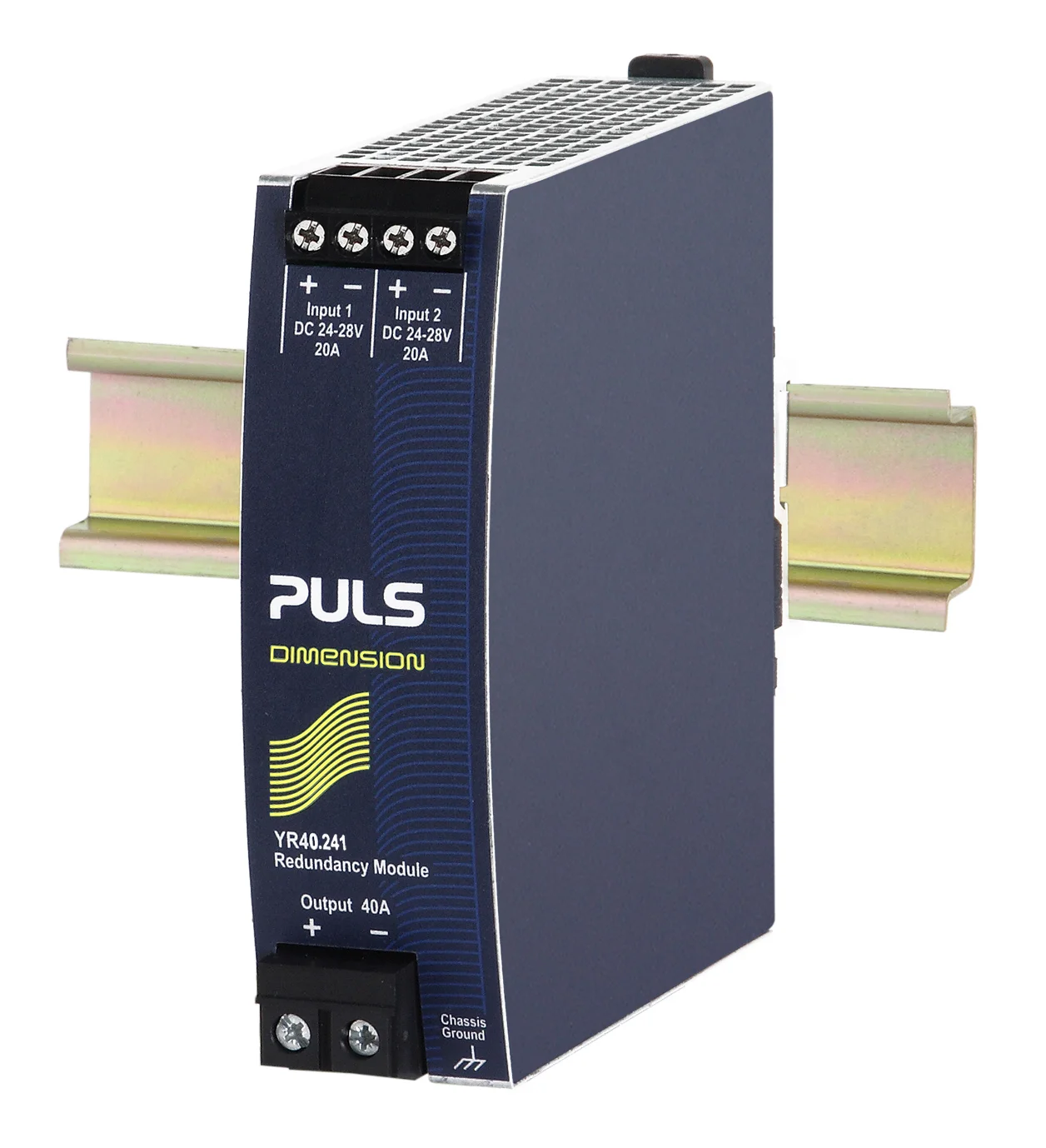

YR40.241 Puls Hutschienen MOSFET Redundanzmodul, 12-28VDC, 40A Mosfet Redundanzmodul Zwei 20A Eingänge, ein 40A Ausgang Für alle Stromversorgungen geeignet Geringste Verluste und kleinste Spannungsabfälle dank Mosfet-Technologie Volle Ausgangsleistung zwischen -40 und +70°C Das YR40.241 ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 20A und einem Ausgang angeschlossen werden und Nennströme bis zu 40A tragen können. Das Modul ist für Stromversorgungen mit Konstantstrom-Überlastverhalten sowie jeder Art von Hiccup-Überlastverhalten geeignet. Neben dem Modul YR40.241 ist auch das Modell YR40.242 erhältlich, das kostenoptimiert wurde und für alle DIMENSION-Stromversorgungen mit Ausnahme der Serien QT20 und QTD20 geeignet ist. Neu an diesem Redundanzmodul ist die Verwendung von MOSFETs statt Dioden zur Entkopplung der beiden Eingangskanäle. Dies verringert die Wärmeentwicklung und den Spannungsabfall zwischen Eingang und Ausgang. Das Redundanzmodul benötigt keine zusätzliche Hilfsspannung und ist selbst bei einem Kurzschluss am Ausgang autark. Dank der niedrigen Verluste ist die Einheit sehr schlank und benötigt lediglich eine Baubreite von 36mm auf der DIN-Schiene. Große Anschlussklemmen ermöglichen eine sichere und schnelle Montage. Hinzu kommt ein umfangreiches internationales Zulassungspaket. Dieses Gerät ist für fast jede Anwendung geeignet.

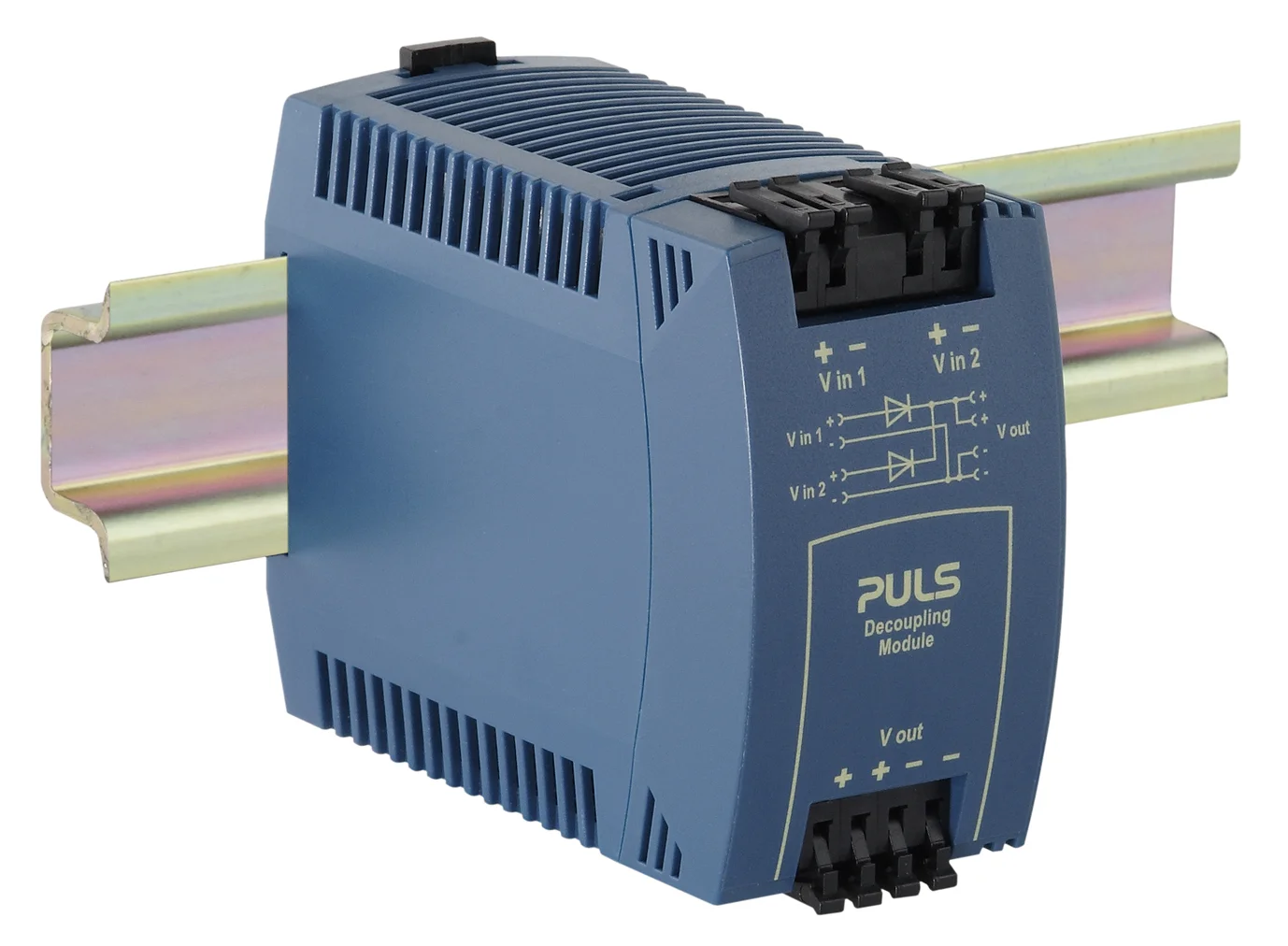

Zwei 5A Eingänge, ein 10A Ausgang, nur 0,9V Spannungsabfall zw. Ein- und Ausgang bei Volllast. Ausgang : 12-48Vdc, 10A - Eingang: DC 12V-48V (± 25%)Das MLY02.100 ist ein einfaches Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 5A und einem Ausgang angeschlossen werden und Nennströme bis zu 10A tragen können. Das Modul ist für Stromversorgungen mit Konstantstrom-Überlastverhalten sowie jeder Art von Hiccup-Überlastverhalten geeignet. Einzigartige Schnellanschluss-Federkraftklemmen ermöglichen eine schnelle und sichere Installation, und dank eines umfangreichen internationalen Zulassungspakets für eine Vielzahl von Applikationen ist dieses Gerät für fast alle Gegebenheiten geeignet.

PIC120..241d 24V, 5A, 120WHutschienen-Netzteile für 1-Phasen-Systeme Hohe Zuverlässigkeit zum vorteilhaften Preis Mit den DIN-Schienen-Stromversorgungen der neuen PIANO-Serie gibt es jetzt PULS-Qualität auch für sehr kostenorientierte Anwender. Die Grundeigenschaften der PULS-Geräte, unter anderem hohe Zuverlässigkeit und lange Lebensdauer, konnten durch einen neuen Ansatz auf ein deutlich niedrigeres Kostenniveau gebracht werden. So liegen die Preise für diese Geräte um 20% bis 40% unter denen der bisherigen Modelle. Ungeachtet der Kostenvorgaben konnten eine MTBF von über 1,4 Million Stunden und Wirkungsgrade von 90,5% bis 95,2% realisiert werden. Möglich wurde diese Innovation durch ein cleveres Single-Board-Design, ein kostensparendes Kunststoffgehäuse und einen konsequenten Aufbau für eine einfache Fertigung.

PIC240..241c 24V, 10A, 240WHutschienen-Netzteile für 1-Phasen-Systeme Hohe Zuverlässigkeit zum vorteilhaften Preis Mit den DIN-Schienen-Stromversorgungen der neuen PIANO-Serie gibt es jetzt PULS-Qualität auch für sehr kostenorientierte Anwender. Die Grundeigenschaften der PULS-Geräte, unter anderem hohe Zuverlässigkeit und lange Lebensdauer, konnten durch einen neuen Ansatz auf ein deutlich niedrigeres Kostenniveau gebracht werden. So liegen die Preise für diese Geräte um 20% bis 40% unter denen der bisherigen Modelle. Ungeachtet der Kostenvorgaben konnten eine MTBF von über 1,4 Million Stunden und Wirkungsgrade von 90,5% bis 95,2% realisiert werden. Möglich wurde diese Innovation durch ein cleveres Single-Board-Design, ein kostensparendes Kunststoffgehäuse und einen konsequenten Aufbau für eine einfache Fertigung.

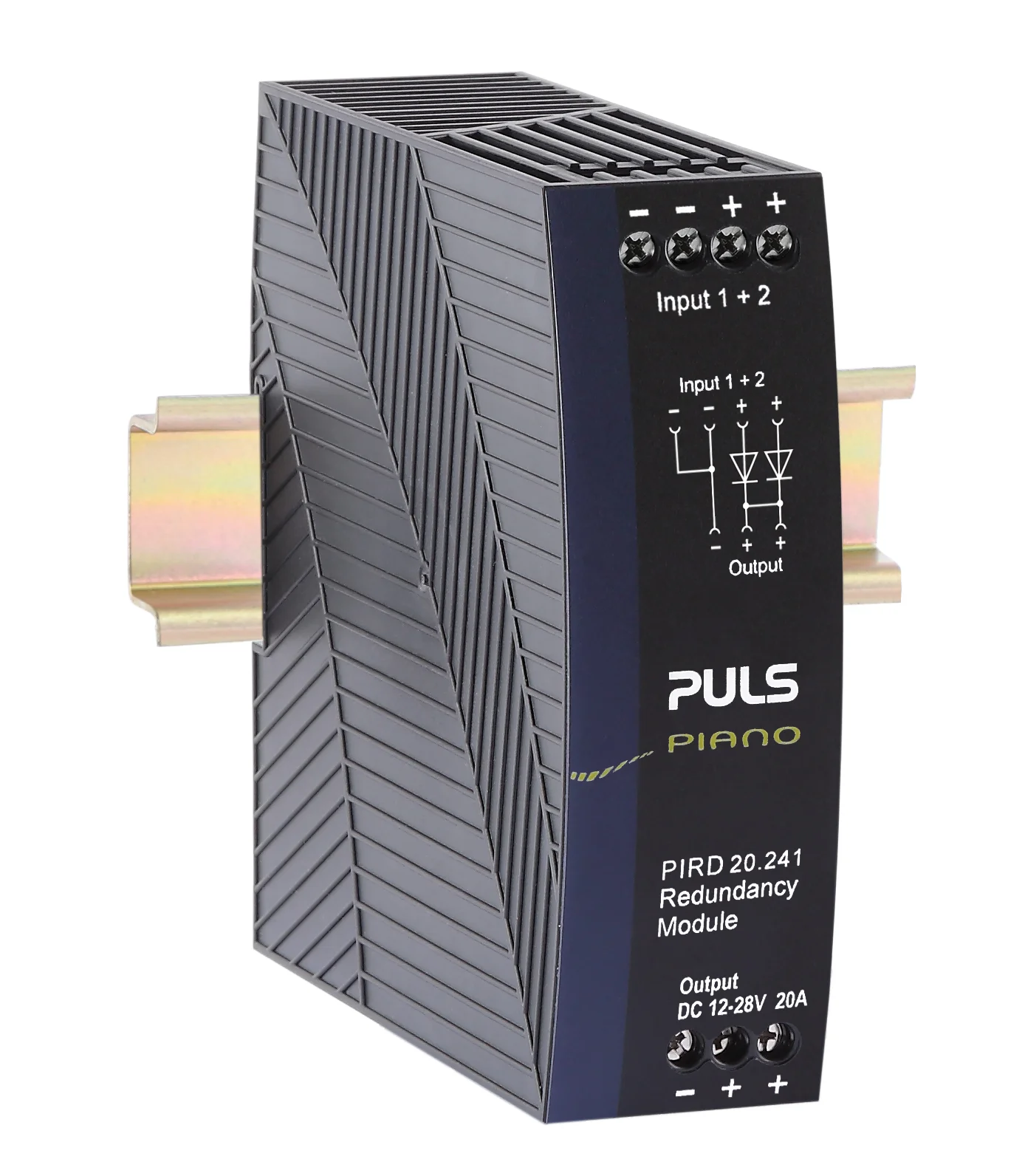

PIRD20.241 PULS Hutschienen Dioden Redundanzmodul 24VDC 20ADas PIRD20.241 ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangs- und Ausgangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 10A angeschlossen werden und Nennströme bis zu 20A tragen können. Das Modul ist für Stromversorgungen mit Konstantstrom-Überlastverhalten sowie jeder Art von Hiccup-Überlastverhalten geeignet. Das PIRD20.241 ist die perfekte Lösung für den Einsatz in einem redundanten System, wenn die eigentliche Stromversorgung mit einem DC-OK-Signal ausgestattet ist. Eine weitere interessante Anwendung für dieses Diodenmodul ist die Trennung empfindlicher Lasten von unempfindlichen Lasten. Dadurch werden Störungen der Stromqualität für empfindliche Lasten vermieden, die zu einem Ausfall der Steuerung führen können.
