Redundanzmodule
Produkte filtern
Hutschienen-Redundanz-Modul PULS MLY02.100 10A
Zwei 5A Eingänge, ein 10A Ausgang, nur 0,9V Spannungsabfall zw. Ein- und Ausgang bei Volllast. Ausgang : 12-48Vdc, 10A - Eingang: DC 12V-48V (± 25%)Das MLY02.100 ist ein einfaches Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 5A und einem Ausgang angeschlossen werden und Nennströme bis zu 10A tragen können. Das Modul ist für Stromversorgungen mit Konstantstrom-Überlastverhalten sowie jeder Art von Hiccup-Überlastverhalten geeignet. Einzigartige Schnellanschluss-Federkraftklemmen ermöglichen eine schnelle und sichere Installation, und dank eines umfangreichen internationalen Zulassungspakets für eine Vielzahl von Applikationen ist dieses Gerät für fast alle Gegebenheiten geeignet.
PIRD20.241 Puls Hutschienen Dioden Redundanzmodul, 24VDC, 20A
PIRD20.241 PULS Hutschienen Dioden Redundanzmodul 24VDC 20ADas PIRD20.241 ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangs- und Ausgangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 10A angeschlossen werden und Nennströme bis zu 20A tragen können. Das Modul ist für Stromversorgungen mit Konstantstrom-Überlastverhalten sowie jeder Art von Hiccup-Überlastverhalten geeignet. Das PIRD20.241 ist die perfekte Lösung für den Einsatz in einem redundanten System, wenn die eigentliche Stromversorgung mit einem DC-OK-Signal ausgestattet ist. Eine weitere interessante Anwendung für dieses Diodenmodul ist die Trennung empfindlicher Lasten von unempfindlichen Lasten. Dadurch werden Störungen der Stromqualität für empfindliche Lasten vermieden, die zu einem Ausfall der Steuerung führen können.
YR2.DIODE Puls Hutschienen Dioden Redundanzmodul, 12-48VDC, 20A
YR2.DIODE Puls Hutschienen Dioden Redundanzmodul, 12-48VDC, 20A Redundanzmodul zum Aufbau redundanter Systeme Zwei 10A Eingänge, ein Ausgang (20A max.) Nur 0,85V Spannungsabfall zw. Ein- und Ausgang bei Volllast Volle Ausgangsleistung zwischen -40 und +60°C Schnellanschluß Federkraftklemmen Verpolgeschützte Eingänge Das YR2.DIODE ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 10A und einem Ausgang angeschlossen werden und Nennströme bis zu 20A tragen können. Das Modul ist für Stromversorgungen mit Konstantstrom-Überlastverhalten sowie jeder Art von Hiccup-Überlastverhalten geeignet. Das YR2.DIODE ist die perfekte Lösung für den Einsatz in einem redundanten System, wenn die eigentliche Stromversorgung mit einem DC-OK-Signal ausgestattet ist (z. B.: DIMENSION-Q-Serie). Neben dem Modul YR2.DIODE wird auch das Modell YRM2.DIODE angeboten, das eine Überwachungsschaltung enthält. Sollte eine der beiden DC-Eingangsspannungen wegen einer nicht funktionierenden Stromversorgung außerhalb des zulässigen Bereichs liegen, wird dies durch LEDs und Relaiskontakte signalisiert. Eine weitere interessante Anwendung für dieses Diodenmodul ist die Trennung empfindlicher Lasten von unempfindlichen Lasten. Dadurch werden Störungen der Stromqualität für empfindliche Lasten vermieden, die zu einem Ausfall der Steuerung führen können. Einzigartige Schnellanschluss-Federkraftklemmen ermöglichen eine schnelle und sichere Installation, und dank eines umfangreichen internationalen Zulassungspakets für eine Vielzahl von Applikationen ist dieses Gerät für fast alle Gegebenheiten geeignet.
YR20.242 Puls Hutschienen MOSFET Redundanzmodul, 12-28VDC, 20A
YR20.242 Puls Hutschienen MOSFET Redundanzmodul, 12-28VDC, 20A Für 1+1 und N+1 redundante Systeme Zwei Eingänge mit gemeinsamen Ausgang Nur 60mV Spannungsabfall bei 10A Ausgangstrom Nur 0.6W Verlust bei 10A 160% (32.5A) Spitzenlastfähigkeit Eingangsverpolungschutz Volle Ausgangsleistung zwischen -40 and +70°C Nur 32mm breit Robustes Metallgehäuse Einfache Verdrahtung: Verteilerklemme für Minuspol enthalten Das YR20.242 ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 24A und einem Ausgang angeschlossen werden und Nennströme bis zu 24A tragen können. Neben dem Modul YR20.242 wird auch das Modell YR20.246 angeboten. Dieses Gerät enthält eine zusätzliche Schaltung, die selbst dann eine Versorgungsspannung für die internen MOSFETs erzeugt, wenn im Ausgang des Geräts eine Kurzschlussbedingung vorliegt. Dadurch eignet sich das Gerät für alle Stromversorgungen. Neu an diesem Redundanzmodul ist die Verwendung von MOSFETs statt Dioden zur Entkopplung der beiden Eingangskanäle. Dies verringert die Wärmeentwicklung und den Spannungsabfall zwischen Eingang und Ausgang. Das Redundanzmodul benötigt keine zusätzliche Hilfsspannung. Dank der niedrigen Verluste ist die Einheit sehr schlank und benötigt lediglich eine Baubreite von 32mm auf der DIN-Schiene. Große Anschlussklemmen ermöglichen eine sichere und schnelle Montage. Dank des umfangreichen internationalen Zulassungspakets ist dieses Gerät für fast alle Anwendungen geeignet.
YR20.246 Puls Hutschienen MOSFET Redundanzmodul, 24-28VDC, 20A
YR20.246 Puls Hutschienen MOSFET Redundanzmodul, 24-28VDC, 20A Für 1+1 Redundanz mit automatischer Lastaufteilung Zwei Eingänge mit gemeinsamen Ausgang Redundanz OK Signal inclusive, Meldung im Redundanz-Fehlerfall 160% (32.5A) Spitzenlastfähigkeit Eingangsverpolungschutz Volle Ausgangsleistung zwischen -40 and +70°C Nur 32mm breit Robustes Metallgehäuse Einfache Verdrahtung: Verteilerklemme für Minuspol enthalten Das YR20.246 ist ein Redundanzmodul, das für den Aufbau von 1+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 12A und einem Ausgang, welcher Nennströme bis zu 24A tragen kann. Im Vergleich zur Standardversion YR20.242, ist das YR20.246 mit einer automatischen Lastaufteilung zwischen den angeschlossenen Stromversorgungen ausgestattet. Das YR20.246 überwacht die Funktion des Redundanz-Stromkreises und liefert ein Signal im Fall von zu hohem Ausgangsstrom, um die Redundanzfunktion im Fehlerfall sicher zu stellen. Bei diesem Redundanzmodul werden MOSFETs statt Dioden zur Entkopplung der beiden Eingangskanäle verwendet. Dies verringert die Wärmeentwicklung und den Spannungsabfall zwischen Eingang und Ausgang. Das Redundanzmodul benötigt keine zusätzliche Hilfsspannung. Dank der niedrigen Verluste ist die Einheit sehr schlank und benötigt lediglich eine Baubreite von 32mm auf der DIN-Schiene. Große Anschlussklemmen ermöglichen eine sichere und schnelle Montage. Dank des umfangreichen internationalen Zulassungspakets ist dieses Gerät für fast alle Anwendungen geeignet.
YR40.241 Puls Hutschienen MOSFET Redundanzmodul, 12-28VDC, 40A
YR40.241 Puls Hutschienen MOSFET Redundanzmodul, 12-28VDC, 40A Mosfet Redundanzmodul Zwei 20A Eingänge, ein 40A Ausgang Für alle Stromversorgungen geeignet Geringste Verluste und kleinste Spannungsabfälle dank Mosfet-Technologie Volle Ausgangsleistung zwischen -40 und +70°C Das YR40.241 ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 20A und einem Ausgang angeschlossen werden und Nennströme bis zu 40A tragen können. Das Modul ist für Stromversorgungen mit Konstantstrom-Überlastverhalten sowie jeder Art von Hiccup-Überlastverhalten geeignet. Neben dem Modul YR40.241 ist auch das Modell YR40.242 erhältlich, das kostenoptimiert wurde und für alle DIMENSION-Stromversorgungen mit Ausnahme der Serien QT20 und QTD20 geeignet ist. Neu an diesem Redundanzmodul ist die Verwendung von MOSFETs statt Dioden zur Entkopplung der beiden Eingangskanäle. Dies verringert die Wärmeentwicklung und den Spannungsabfall zwischen Eingang und Ausgang. Das Redundanzmodul benötigt keine zusätzliche Hilfsspannung und ist selbst bei einem Kurzschluss am Ausgang autark. Dank der niedrigen Verluste ist die Einheit sehr schlank und benötigt lediglich eine Baubreite von 36mm auf der DIN-Schiene. Große Anschlussklemmen ermöglichen eine sichere und schnelle Montage. Hinzu kommt ein umfangreiches internationales Zulassungspaket. Dieses Gerät ist für fast jede Anwendung geeignet.
YR40.245 Puls Hutschienen MOSFET Redundanzmodul, 12-28VDC, 40A
YR40.245 Puls Hutschienen MOSFET Redundanzmodul, 12-28VDC, 40A Mosfet Redundanzmodul, Steckverbinder am Ausgang, um Austausch während des Betriebs zu ermöglichen Ein 40A Eingang, ein 40A Ausgang Nicht geeignet für QT40, SilverLine Ausgangsseitiger Kurzschlussstrom max. 22A erlaubt Geringste Verluste und kleinste Spannungsabfälle dank Mosfet-Technologie Volle Ausgangsleistung zwischen -40 and +60°C Das YR40.245 ist ein Redundanzmodul, das für den Aufbau von redundanten Systemen verwendet werden kann. Das Modul verfügt über einen Eingang und einen Ausgang und kann Nennströme von bis zu 40A tragen. Der Ausgang ist mit einem Steckverbinder ausgestattet, der es ermöglicht, die Stromversorgung oder das Redundanzmodul auszutauschen, während das System in Betrieb ist (Hot Swapping). Neu an diesem Redundanzmodul ist die Verwendung von MOSFETs statt Dioden zur Entkopplung der beiden Eingangskanäle. Dies verringert die Wärmeentwicklung und den Spannungsabfall zwischen Eingang und Ausgang. Das Redundanzmodul benötigt keine zusätzliche Hilfsspannung. Dank der niedrigen Verluste ist die Einheit sehr schlank und benötigt lediglich eine Baubreite von 46mm auf der DIN-Schiene. Große Anschlussklemmen ermöglichen eine sichere und schnelle Montage. Dank des umfangreichen internationalen Zulassungspakets ist dieses Gerät für fast alle Anwendungen geeignet

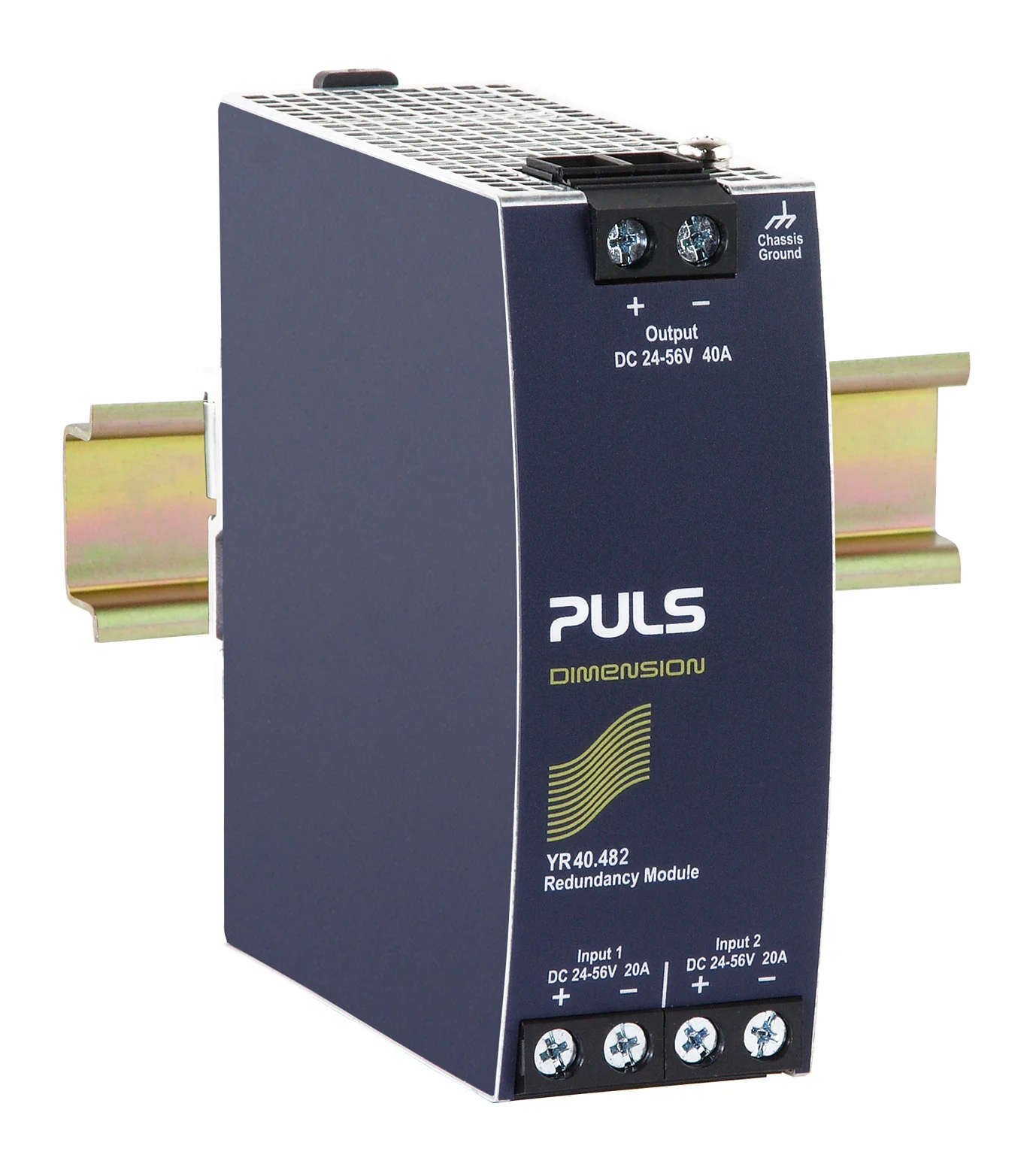

YR40.482 Puls Hutschienen MOSFET Redundanzmodul, 24-56VDC, 40A
YR40.482 Puls Hutschienen MOSFET Redundanzmodul, 24-56VDC, 40A Mosfet Redundanzmodul Zwei 20A Eingänge, ein 40A Ausgang Für alle Stromversorgungen geeignet Geringste Verluste und kleinste Spannungsabfälle dank Mosfet-Technologie Volle Ausgangsleistung zwischen -40 und +60°C Das YR40.482 ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 20A und einem Ausgang angeschlossen werden und Nennströme bis zu 40A tragen können. Neu an diesem Redundanzmodul ist die Verwendung von MOSFETs statt Dioden zur Entkopplung der beiden Eingangskanäle. Dies verringert die Wärmeentwicklung und den Spannungsabfall zwischen Eingang und Ausgang. Das Redundanzmodul benötigt keine zusätzliche Hilfsspannung. Dank der niedrigen Verluste ist die Einheit sehr schlank und benötigt lediglich eine Baubreite von 46mm auf der DIN-Schiene. Große Anschlussklemmen ermöglichen eine sichere und schnelle Montage. Dank des umfangreichen internationalen Zulassungspakets ist dieses Gerät für fast alle Anwendungen geeignet.

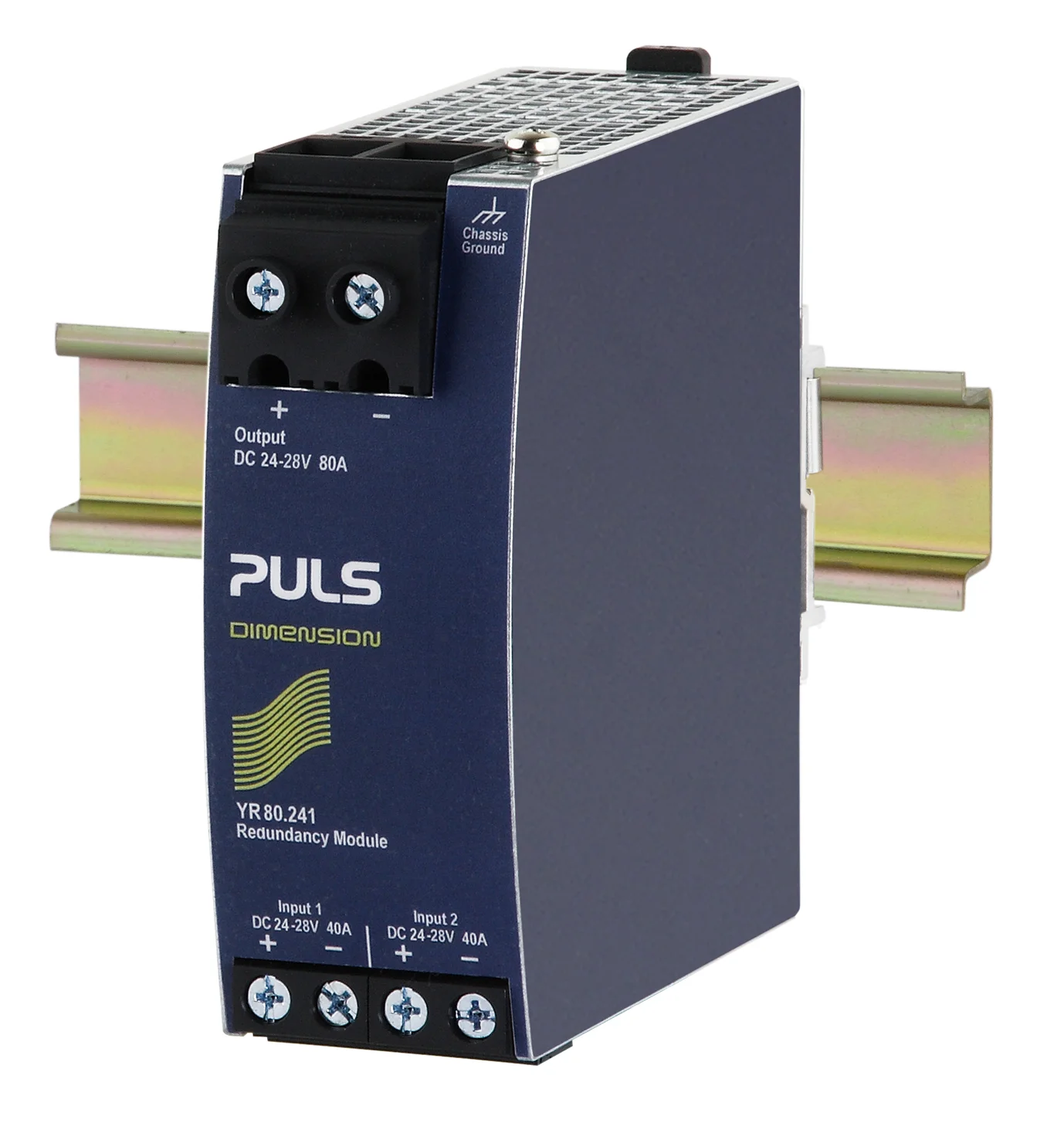

YR80.241 Puls Hutschienen MOSFET Redundanzmodul, 24-28VDC, 80A
YR80.241 Puls Hutschienen MOSFET Redundanzmodul, 24-28VDC, 80A Mosfet Redundanzmodul Zwei 40A Eingänge, ein 80A Ausgang Für alle Stromversorgungen geeignet Geringste Verluste und kleinste Spannungsabfälle dank Mosfet-Technologie Volle Ausgangsleistung zwischen -40 und +70°C Das YR80.241 ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 40A und einem Ausgang angeschlossen werden und Nennströme bis zu 80A tragen können. Das Modul ist für Stromversorgungen mit Konstantstrom-Überlastverhalten sowie jeder Art von Hiccup-Überlastverhalten geeignet. Neben dem Modul YR80.241 ist auch das Modell YR80.242 erhältlich, das kostenoptimiert wurde und für alle DIMENSION-Stromversorgungen mit Ausnahme der Serie QT40 geeignet ist. Neu an diesem Redundanzmodul ist die Verwendung von MOSFETs statt Dioden zur Entkopplung der beiden Eingangskanäle. Dies verringert die Wärmeentwicklung und den Spannungsabfall zwischen Eingang und Ausgang. Das Redundanzmodul benötigt keine zusätzliche Hilfsspannung und ist selbst bei einem Kurzschluss am Ausgang autark. Dank der niedrigen Verluste ist die Einheit sehr schlank und benötigt lediglich eine Baubreite von 46mm auf der DIN-Schiene. Große Anschlussklemmen ermöglichen eine sichere und schnelle Montage. Hinzu kommt ein umfangreiches internationales Zulassungspaket. Dieses Gerät ist für fast jede Anwendung geeignet

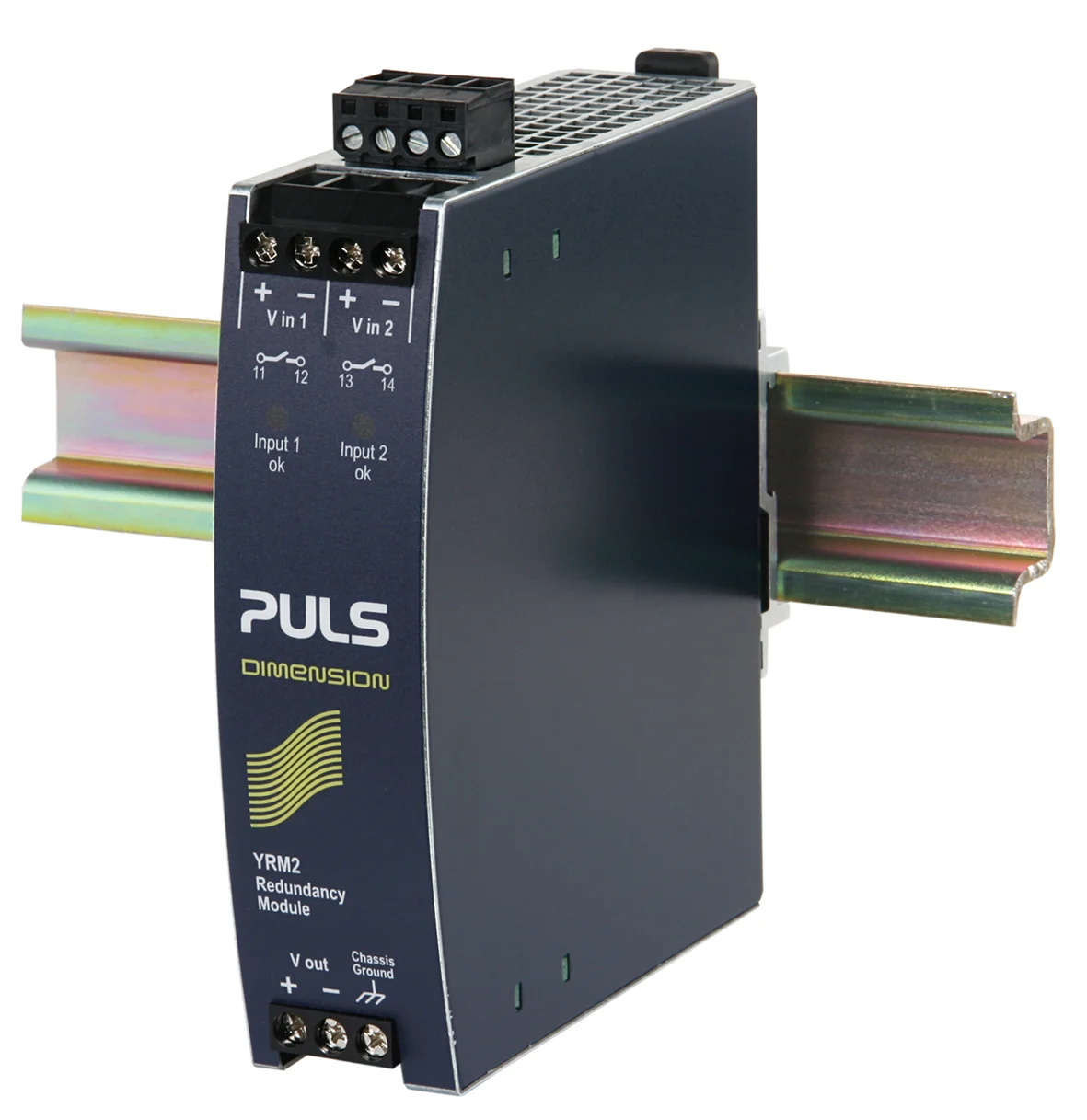

YRM2.DIODE Puls Hutschienen Dioden Redundanzmodul, 24-48VDC, 20A
YRM2.DIODE Puls Hutschienen Dioden Redundanzmodul, 24-48VDC, 20A Redundanzmodul zum Aufbau redundanter Systeme Zwei 10A Eingänge, ein Ausgang (20A max.) Zwei Meldekontakte für fehlerhafte Eingangsspannungen Nur 0,85V Spannungsabfall zw. Ein- und Ausgang bei Volllast Volle Ausgangsleistung zwischen -40 und +60°C Verpolgeschützte Eingänge Das YRM2.DIODE ist ein Redundanzmodul, das für den Aufbau von 1+1 und N+1 redundanten Systemen verwendet werden kann. Es ist mit zwei Eingangskanälen ausgestattet, die an Stromversorgungen mit einem Ausgangsstrom von bis zu 10A und einem Ausgang angeschlossen werden und Nennströme bis zu 20A tragen können. Das Modul ist für Stromversorgungen mit Konstantstrom-Überlastverhalten sowie jeder Art von Hiccup-Überlastverhalten geeignet. Das Modul YRM2.DIODE enthält eine Überwachungsschaltung und ist die perfekte Lösung für Stromversorgungen ohne DC-OK-Funktion. Sollte eine der beiden DC-Eingangsspannungen wegen einer nicht funktionierenden oder getrennten Stromversorgung außerhalb des zulässigen Bereichs liegen, wird dies durch zwei LEDs und zwei Relaiskontakte signalisiert. Neben dem Modul YRM2.DIODE wird auch das Modell YR2.DIODE angeboten, das keine Überwachungsschaltung enthält. Dies ist genau das richtige Gerät, wenn die eigentliche Stromversorgung bereits mit einem DC-OK-Signal ausgestattet ist (z. B.: DIMENSION-Q-Serie). Große Schraubklemmen ermöglichen eine einfache Installation, und dank eines umfangreichen internationalen Zulassungspakets für eine Vielzahl von Applikationen ist dieses Gerät für fast alle Gegebenheiten geeignet.
